מכונת ריתוך חרירי שמן צילינדר אוטומטי
1. זה צריך לעמוד בדרישה של ריתוך אוטומטי של יציאות/חרירים שונים של תפר עגול של צילינדר הידראולי. 2.ריתוך MIG עם מזין חוטים. 3. ודא שמפרט הריתוך אחיד ואחיד, לתפר הריתוך יש מראה טוב. קל ואמין לתפעול. איכות יכולה לעמוד בדרישת ריתוך.
תיאור
מכונת ריתוך פיית שמן צילינדר אוטומטית
I. תיאור

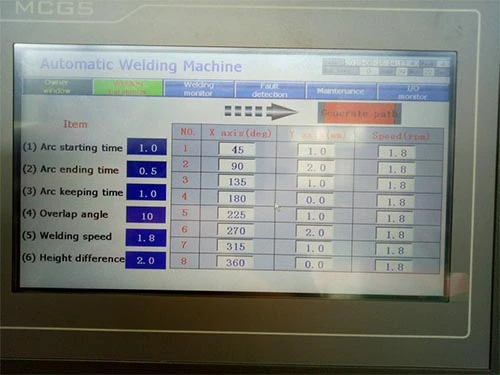

מכונת ריתוך אקדח מסתובבת אוטומטית הידועה גם כמכונת ריתוך היקפית אנכית, יכולה לרתך תפר היקפי עם ציר כפול יכולה לבחור ריתוך מוגן גז, ריתוך argonarc אוטומטי, מכונת ריתוך לייזר ורתך אחר ליצירת קבוצה של מערכת ריתוך תפר היקפי אוטומטית, מנגנון ההתאמה של כיוון הריתוך יכול להתאים את כל כיוון הריתוך לפיד הריתוך כדי להבטיח את איטום תהליך הריתוך יציב. ניתן להתאים את מהירות הריתוך על ידי הגדרת מסך ה-PLC
II. פרמטר טכני
|
קוטר יציאת שמן/פטמה |
30 מ"מ |
|
גובה יציאת שמן/פטמה |
20 מ"מ |
|
קוטר הצינור |
50 מ"מ-140 מ"מ |
|
אורך צינור |
200 מ"מ-1300 מ"מ |
|
מהירות לפיד ריתוך |
0.5-5 סל"ד |
|
כוח מנוע סרוו |
0.4 קילוואט |
|
טווח התאמת לפיד ריתוך |
50 מ"מ |
|
Ar מגן צריכת גז |
15 ליטר לדקה |
|
מתח עבודה של המכונה |
380 וולט תלת פאזי 50 הרץ |
נפתח תוכנית ריתוך מקצועית המבוססת על המפרט של חומר העבודה.
III.מפרט ריתוך

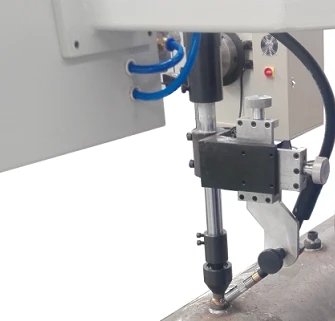

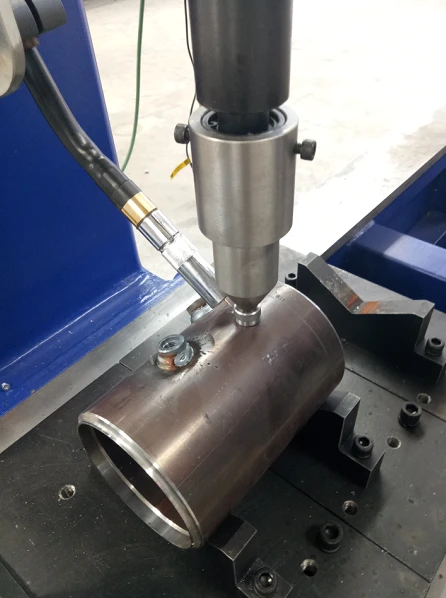

1. לפיד ריתוך נוטה לזווית מסוימת, ניתן לכוונן למעלה-למטה, מצד לצד ולפנות בזווית. חלק העבודה קבוע בזמן שלפיד הריתוך מסתובב.
2.הראש המסתובב מועבר למעלה ולמטה על ידי מנוע סרוו, ראש סיבובי נופל בזמן שהמכונה מרתכת, ומתרומם בזמן טעינה ופריקה.
3. באמצעות יפן Panasonic PLC לשלוט על כל הפעולה. מערכת CNC משמשת לשליטה בסיבוב ראש המכונה. מנוע סרוו מונע על ידי דרייבר סרוו AC.

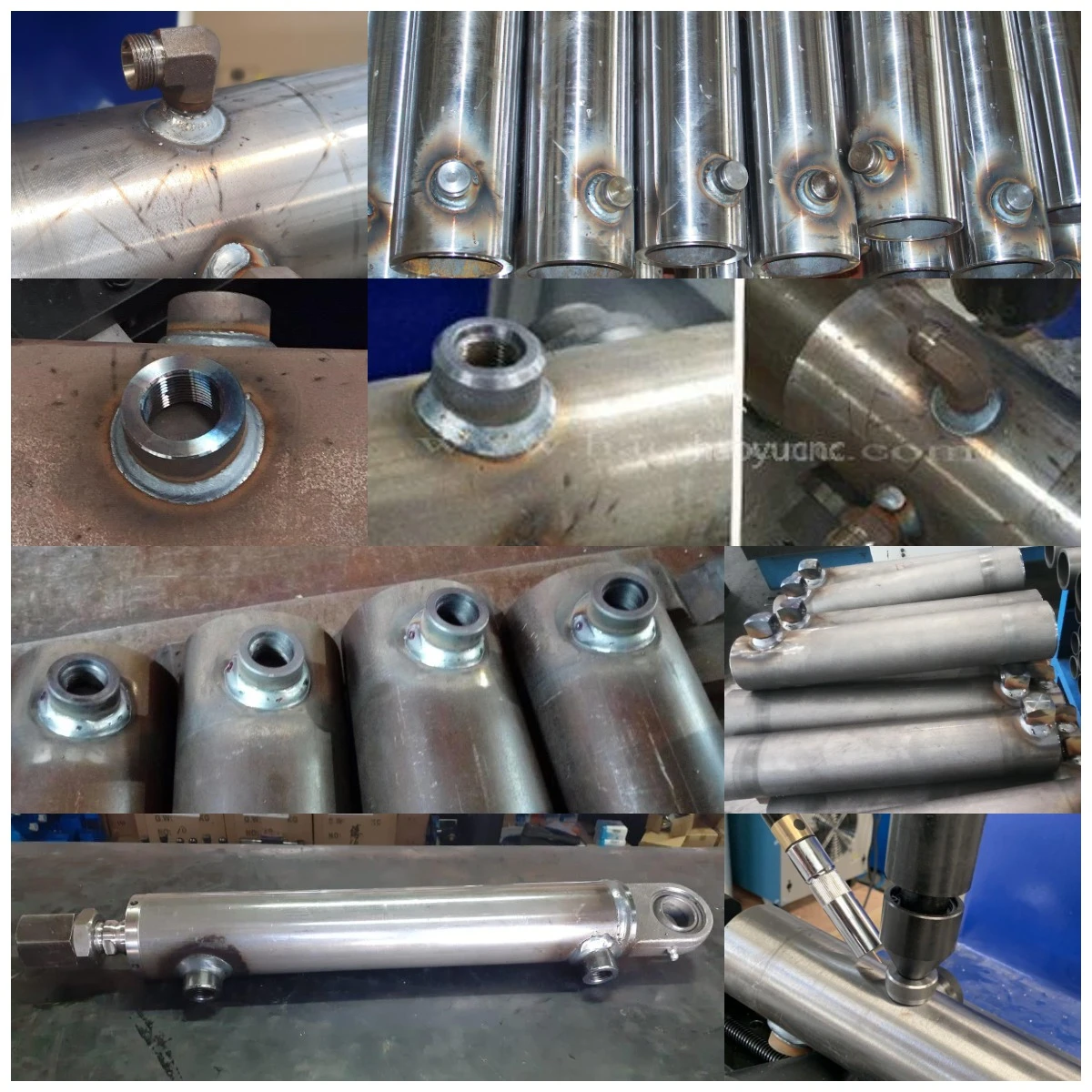

4. עיבוד חלקי עבודה
IV. תהליך עבודה
מכונת ריתוך פיית שמן צילינדר אוטומטית
טעינה ידנית →הזז אוטומטית את חלק העבודה לתחנת ריתוך → לפיד הריתוך נופל, אצבעון לוחץ בחוזקה את חלק העבודה → אספקת גז מגן → מתח גבוה, הזנת חוט איטי להצתת קשת → סיבוב לפיד וריתוך → לרתך את אורך ההגדרה → לפיד מפסיק → זרם קטן, מתח נמוך עבור סיום עבודה → גז מפסיק להזיז אוטומטית למקור ריתוך למקום הפריקה → פריקה ידנית.
V.Vedio לעיונך
