מכונת ריתוך אוטומטית רולר מסלול עבור חופר
מכונת ריתוך גלילי מסילה היא מכשיר ריתוך אוטומטי המיועד במיוחד לריתוך גלילי מסילה על שלדות של מכונות בנייה (כגון מחפרים ודחפורים). הוא מאמץ בדרך כלל מבנה אופקי, מקבע את ציר גלגלת המסילה וגוף הגלגל לתושבות הראש והזנב בהתאמה, ומבצע ריתוך היקפי על ידי סיבוב חלק העבודה ותיקון לפיד הריתוך.
תיאור
מכונת ריתוך אוטומטית רולר מסלול למחפר
I. מבנה והרכב ראשיים
1. גוף ומסגרת מכונה: מיטה ומסגרת חזקים מספקים יציבות לכל המכונה, עמידות בפני מתח ועיוות במהלך הריתוך.
2. מנגנון סיבוב:זהו אחד ממרכיבי הליבה. הוא משתמש בדרך כלל בתצורת כונן כפול- עם עמוד ראש ועמוד זנב; קצה אחד הוא הקצה המניע (מחובר בדרך כלל למערכת הנעת הציר), והקצה השני הוא קצה ההידוק המונע.
פונקציה: משמש להדק במדויק את חלק העבודה של רולר התמיכה ולסובב אותו במהירות אחידה במהלך הריתוך, ובכך להשיג ריתוך שטוח של הריתוך ההיקפי בין ציר גליל התמיכה לגוף הגלגל. זה חיוני להבטחת איכות ריתוך וחדירה אחידה.
3. מערכת ריתוך:
לפיד ריתוך: בדרך כלל לפיד ריתוך בקשת מתכת גז (MIG/MAG).
מנגנון הזנת חוט: הזנה יציבה של חוט הריתוך מסליל החוט ללפיד הריתוך.
ספק כוח ריתוך: מספק זרם ומתח ריתוך יציב ומתכוונן במדויק.
מערכת גז מגן: מספקת תערובת של פחמן דו חמצני או ארגון להגנה על בריכת הריתוך.
4. מערכת בקרה אוטומטית:
ליבה: משתמש בדרך כלל ב-PLC (בקר לוגי ניתן לתכנות) כמרכז הבקרה.
-ממשק מכונה אנושי (HMI): מצויד במסך מגע להגדרת פרמטרי ריתוך (זרם, מתח, מהירות ריתוך), מהירות מיקום, עמדות התחלה/סיום של ריתוך וכו'.
פונקציות: אוטומציה של תהליך הריתוך כולו, כולל הידוק חומרי עבודה, סיבוב, התחלה/עצירה של לפיד ריתוך, והחלפת פרמטרי ריתוך.
5. מערכת הידוק הידראולית: משמש להדק ושחרור חלקי עבודה אוטומטיים, מבטיח שחלקי העבודה לא יזוזו במהלך הריתוך, תוך הקלה על טעינה ופריקה.
II.מאפיינים עיקריים
1. תקן את לפיד הריתוך וסובב את חומר העבודה כדי לשמור על מיקום הריתוך אופקי.
2. קבע וסובב בו זמנית את חומר העבודה כדי למנוע אי יישור ריתוך.
3. מכונה זו כוללת הזנת תיל-במתח גבוה-איטית כדי להבטיח יציבות קשת; בו זמנית, הוא משתמש במתח נמוך- בסיום קשת-נמוך כדי להבטיח שחור הקשת מלא במלואו.
4. נעשה שימוש בהעמסה ופריקה פנאומטיים. תהליך הריתוך הוא אוטומטי, ומפחית את עומס העבודה של העובדים.
5. כדי להבטיח הזנת חוטים יציבה, מכונה זו משתמשת במערכת הזנת תיל משיכה.-
7. המיקום מושג דרך מרכז החור ומאובטח באמצעות צילינדר הידראולי.
8. כדי לשפר את יציבות המכונה, מהירות סיבוב היצירה נשלטת על ידי ממיר תדרים, לא התאמה אופקית; בקר המכונה הוא PLC.
9. ניתן להגדיר, לשמור ולבחור סוגי ריתוך ומפרטים כפרמטרי עבודה. ניתן לשנות בקלות פרמטרים והגדרות מצב ריתוך באמצעות מסך המגע.
10. כדי להשיג את דרישות הריתוך, לפיד הריתוך יכול לנוע למעלה ולמטה, שמאלה וימינה, וניתן למקם אותו בזוויות שונות.
III.פרמטר טכני
|
מהירות ציר |
1-8 סל"ד, מהירות ללא מדרגות |
|
כוח מנוע |
0.75KW |
|
אוויר דחוס |
0.4-0.6MPa |
|
קוטר חוט ריתוך |
0.8-1.6 מ"מ |
|
נסיעות מעלה |
100 מ"מ |
|
ציר X- נוסע |
100 מ"מ |
|
זָוִית |
25 מעלות ~ 60 מעלות |
|
זרם ריתוך |
50-500A, 60% ממנו לטעינה. |
|
מתח ריתוך |
15-36V, מהירות ללא מדרגות |
|
יְכוֹלֶת |
1 חתיכה/2 דקות |

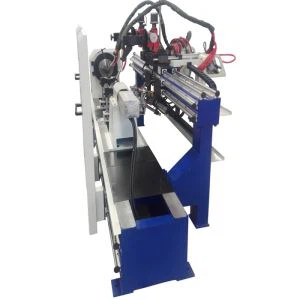

IV. תמונות מפורטות
V. Vedio לעיונך
מכונת ריתוך אוטומטית רולר מסלול למחפר
