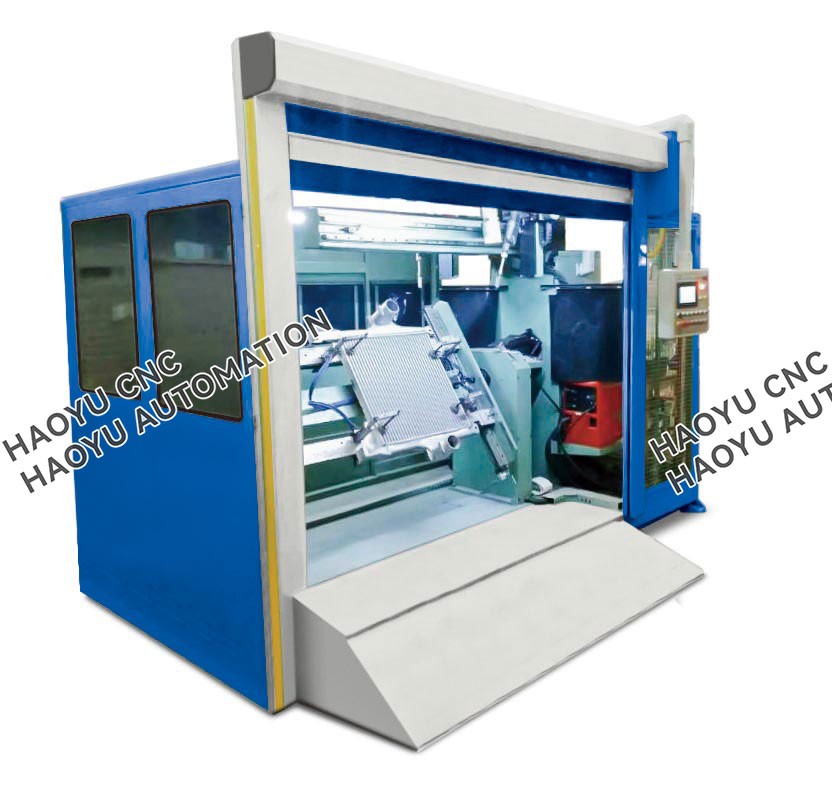

רדיאטור אלומיניום מכונת ריתוך תפר ישר

רדיאטו אלומיניוםמכונת ריתוך תפר ישר

I.Description

רתך תפר ישר לרדיאטור הוא מכונת ריתוך אוטומטית שתוכננה במיוחד לייצור ליבות רדיאטור. משימת הליבה שלו היא לרתך את דופן צינור המתכת (בדרך כלל אלומיניום או נחושת) של צינור החום במהירות גבוהה ובדיוק גבוה לאורכו, יצירת תפר ישר אטום, ובכך להבטיח את האיטום והחוזק של צינור החום.

II. נוהלי עבודה

הזנה ידנית → מיקום והידוק של חומר העבודה → הראש צועד במהירות לנקודת ההתחלה של תפר הריתוך, ויורד במהירות → שולח גז מגן → קשת התחלה → לפיד הריתוך הולך שמאלה וימינה בנפרד → מגיע לאורך שנקבע → עוצר את הקשת → עוצר את גז המגן → הראש זז במהירות חזור לנקודת ההתחלה של התפר ומעלה אותו במהירות לנקודת ההתחלה של התפר הפוך ← כאשר במקומו, לפיד הריתוך נופל במהירות ← שולח גז מגן ← התחלה בקשת ← הלפיד הריתוך הולך שמאלה וימינה → מגיע לאורך שנקבע → מחזיר את הקשת → עוצר את גז המגן → לפיד הריתוך מתרומם במהירות ונע במהירות למקור מיקום → פריקת יתר ידנית, הריתוך הוא.

III.פרמטרים טכניים

רדיאטו אלומיניוםמכונת ריתוך תפר ישר

IV. מבנה ציוד

המכונה המיוחדת מורכבת ממסגרת, ראש ריתוך, מנגנון הנעה אורכי של הראש, מנגנון מיקום חלקי עבודה, מנגנון סיבוב פניאומטי, מנגנון הרמה פניאומטי של אקדח ריתוך, מערכת בקרה חשמלית ומקור כוח ריתוך.

1. רָאשִׁי Fראם

גוף המכונה מאמץ מיטה מרותכת, המישור העליון מעובד, והקרן ממוקמת. שני הצדדים והחלק העליון של הקורה מעובדים, ומסילות הדרכה ליניאריות ומנגנוני מתלה ופיניון מותקנים בהתאמה. שני סטים של ראשי ריתוך ומערכות ההנעה החשמליות הרוחביות שלהם מותקנים על הקורה.

2. ראש מכונה מונע לרוחב מנגנון הליכה

יש סט של מנגנון הליכה. מנוע AC סרוו ומפחית מניעים שני סטים של ראשי ריתוך כדי לעבור דרך מנגנון ההולכה כדי לרתך את הריתוכים הישרים משני צידי חומר העבודה. המנוע נשלט על ידי כונן תדר משתנה AC כדי לממש ויסות מהירות ללא מדרגות.

3. מנגנון הרמה פנאומטי של אקדח ריתוך

לפיד הריתוך מונע על ידי הגליל ומונחה על ידי מסילת ההדרכה למימוש תהליך ההכנה והריתוך של לפיד הריתוך. מנגנון ההרמה מותקן על שולחן הזזה לכיוונון שמאל וימין, הניתן להתאמה ולנעילה בהתאם לרוחב חומר העבודה. אקדח הריתוך מצויד במנגנון כוונון עדין-תלת מימדי והתאמת זווית, שנוח לאקדח הריתוך ליישר את תפר הריתוך.

4. מנגנון הידוק וסיבוב חלקי עבודה

מנגנון היפוך: מנגנון ההיפוך נתמך על ידי שני סוגרים, המחוברים לציר המסתובב שלו על ידי קורת צלחת מכופפת קבועה, מונעת על ידי צילינדר, ומונעת על ידי מתלה כדי להשיג היפוך. הקצה השני מצויד במנגנון תיקון היפוך פניאומטי כדי להבטיח את הדיוק של דרגת היפוך של 180 מעלות.

חומר העבודה מותקן על פלטפורמת הסיבוב עם מתקן הידוק במרכז הסיבוב. המרכז מסופק עם סיכת מיקום למיקום. הצד השני מסופק עם גליל מיקום ודחיפה של סיכה. באמצעות סיבוב של 180 מעלות של פלטפורמת הסיבוב, מתממשת הריתוך הישר של ארבעת הריתוכים של חומר העבודה.

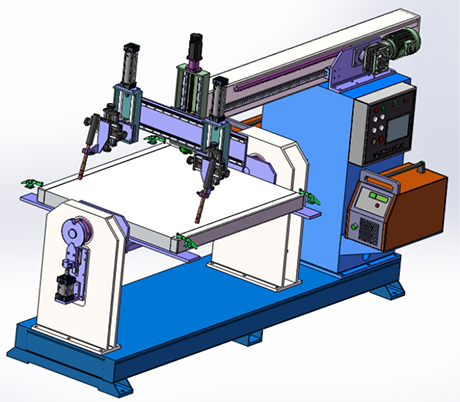

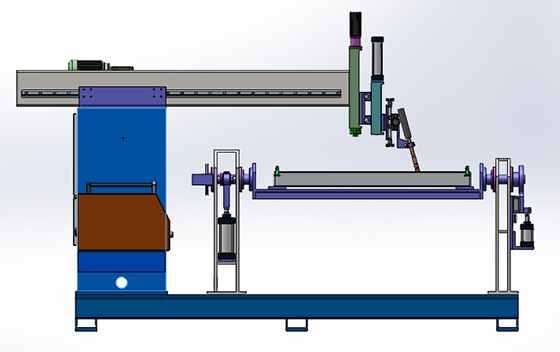

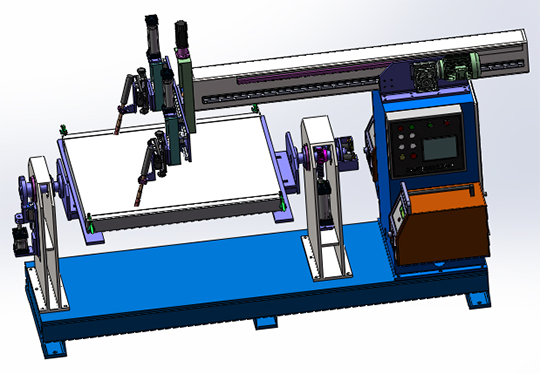

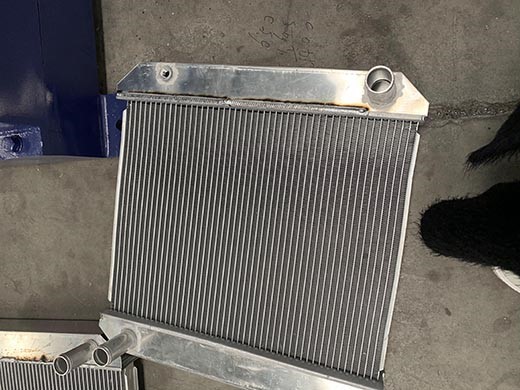

5. תצוגת תמונה אפקט

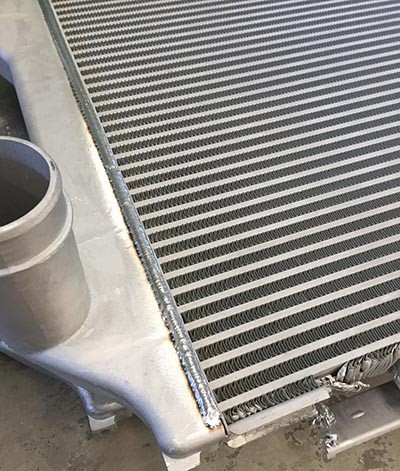

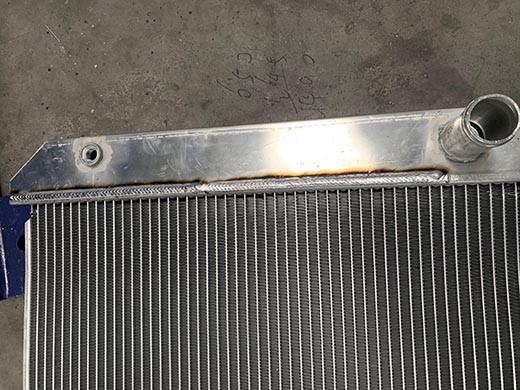

V.Vedio לעיונך

רדיאטו אלומיניוםמכונת ריתוך תפר ישר
